Características clave

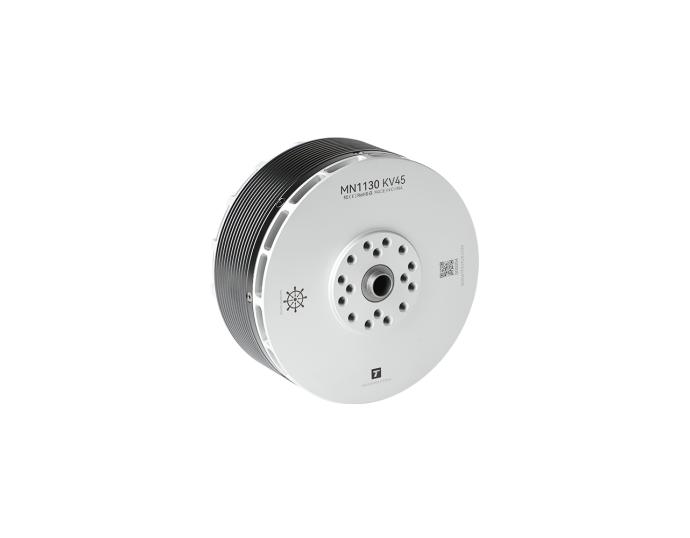

- Diseño robusto para grandes cargas: acabado plateado y negro, optimizado para drones industriales de alta capacidad de carga.
- Empuje máximo: hasta 57,3 kg con hélice NS47, ideal para multirotores de hasta 100 kg de MTOW.
- Alta adaptabilidad ambiental: protección IP45 frente a agua y polvo, para operar en condiciones meteorológicas exigentes.
- Larga vida útil y fiabilidad: MTBF igual o superior a 2000 horas, con rango de temperatura de funcionamiento de -30°C a 55°C.
- Sistema de refrigeración integrado: aletas de disipación de una sola pieza que duplican la superficie de refrigeración, reduciendo la temperatura del bobinado entre 5 y 8°C.
- Doble malla antipolvo: protege rotor y estátor, equilibrando ligereza y protección.
Aplicaciones principales
Pensado para logística y entrega de carga pesada, rescate y suministro de emergencia, y aplicaciones agrícolas y forestales de pulverización en grandes superficies. Compatible con configuraciones multirotor de 4, 6 y 8 rotores, así como coaxial.
Configuración recomendada
T-Motor recomienda combinar este motor con el ESC M200A 24S y hélices NS45/NS47 o VZ40, según la versión de KV elegida.
Datos técnicos
| Modelo | MN1130 |
| Tamaño del motor | Φ120,5 x 65,9 mm |
| Tecnología del estátor | Chapa de acero al silicio importada, tratamiento anticorrosión, recubrimiento resistente a 150°C |
| Hilo de cobre | Resistente a 220°C |
| Nivel del imán | Resistente a 180°C |
| Aislamiento de bobina | Prueba de tensión soportada de 1000V |
| Protección IP | IP45 |
| Configuración | 36N40P |
| Balance dinámico del rotor | ≤30 mg |
| Rodamiento | Importado 6902ZZ |
| Diámetro del eje de salida | 12 mm |
| Cable | Hilo esmaltado, 150 mm |
Rendimiento por versión de KV
| KV | 45 | 53 |
| Corriente en vacío (20V) | 2,0 A | 2,4 A |
| Potencia máxima (180s) | 3218 W | 2926 W |
| Resistencia interna | 38 mΩ | 28 mΩ |
| Tensión nominal (LiPo) | 24S | 24S |
| Corriente de pico (180s) | 132 A | 128 A |
| Empuje máximo | 57,3 kg | 52,0 kg |
| Peso del motor (con cable) | 1740 g | 1742 g |
| Peso del paquete | 2140 g | 2120 g |
Tabla de empuje con hélices recomendadas
| Hélice | Throttle | Corriente (A) | RPM | Empuje (gf) | Potencia (W) | Eficiencia (g/W) |
| MN1130 KV45 + NS45x17.5 | 50% | 22,21 | 18441 | 17778 | 2042 | 9,81 |
| MN1130 KV45 + NS45x17.5 | 70% | 54,28 | 24387 | 34999 | 4990 | 7,36 |
| MN1130 KV45 + NS45x17.5 | 100% | 119,33 | 30715 | 63475 | 10975 | 5,78 |
| MN1130 KV45 + NS47x18 | 50% | 26,47 | 18824 | 20883 | 2439 | 8,56 |
| MN1130 KV45 + NS47x18 | 70% | 61,87 | 23951 | 36631 | 5697 | 6,43 |
| MN1130 KV45 + NS47x18 | 100% | 131,22 | 29595 | 73061 | 12081 | 4,74 |
| MN1130 KV53 + VZ40x16.1 | 50% | 23,64 | 22721 | 17132 | 2175 | 7,88 |
| MN1130 KV53 + VZ40x16.1 | 70% | 58,80 | 30716 | 84610 | 5410 | 5,89 |
| MN1130 KV53 + VZ40x16.1 | 100% | 128,04 | 38691 | 117804 | 24860 | 4,42 |
Nota: la temperatura del motor se mide en superficie tras 10 minutos funcionando al 80%. Datos obtenidos en banco de pruebas T-MOTOR, solo a título orientativo.
